Eigenschaften

• Schutzklasse: 20
• Schaltleistung, Schaltkraft: 10.0
• Auslösekennlinie: B
• Stromstärke: 20.0

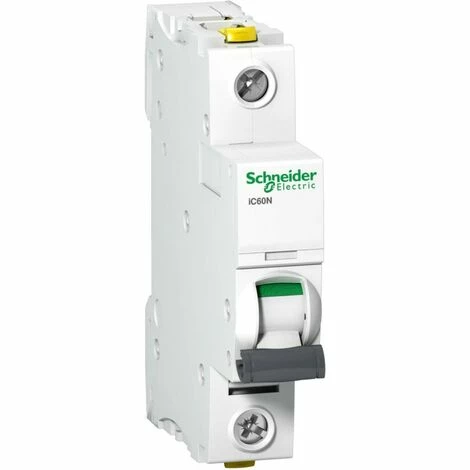

Schneider Electric LS-Schalter A9F03120

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller: Schneider Electric
Bezeichnung: LS-Schalter 1P 20A B IC60N
Typ: A9F03120
Einbautiefe: 44,5 mm
Auslösecharakteristik: B
Polzahl (gesamt): 1
Anzahl der abgesicherten Pole: 1
Bemessungsstrom: 20 A
Bemessungsspannung: 230 V
Bemessungsisolationsspannung Ui: 500 V
Bemessungsstoßspannungsfestigkeit Uimp: 6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
Spannungsart: AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 10 kA
Frequenz: 50..60 Hz
Energiebegrenzungsklasse: 3
Unterputzmontage: nein
Mitschaltender Neutralleiter: nein
Überspannungskategorie: 4
Verschmutzungsgrad: 3
Zusatzeinrichtungen möglich: ja
Breite in Teilungseinheiten: 1
Schutzart (IP): IP20
Umgebungstemperatur während des Betriebs: -35..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig: 1..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig: 1..25 mm²
Explosionsgeschützt: nein

Schneider Electric LS-Schalter A9F03120: weitere Details

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 1-polig, Nennstrom 20A, B-Charakteristik, Betriebsspannung (Ue) 220-240V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.

EAN: 3606480439704

Geliefert wird: Schneider Electric LS-Schalter 1P 20A B IC60N A9F03120, Verpackungseinheit: 1 Stück, EAN: 3606480439704
