Großhandel ✨ SCHNEIDER ELECTRIC Schneider TeSys LC1D Schütz 3P 12A AC3 380 V AC LC1D12Q7 🥰

Eigenschaften

• Leistung: 1.56
• Elektrische spannung: 440.0
• Stromstärke: 12.0
• Material: Verbundwerkstoff
• Schutzklasse: 20
• Installationsort: Tür
• Stromversorgung: Mit Kabel
• Einsatzbereich: Eingang
• Strom: AC
• Garantie: 2.0
• Art des Kontakts: Normalerweise Geöffnet
• Art der elektroInstallation: DIN-Schiene

Schneider TeSys LC1D Schütz mit den folgenden Merkmalen:

• Anzahl der Pole: 3
• Nennbetriebsspannung
• Ue: <= 690 V “AC” 25…400 Hz Stromkreis – <= 300 V DC Stromkreis
• Nennbetriebsstrom
• Ie: 25A 60 °C) “AC” AC-1 für Stromkreis bei <= 440 V – 12A 60 °C) “AC” AC-3 für Stromkreis bei <= 440 V – 12A 60 °C) “AC” AC-3e für Stromkreis bei <= 440 V
• Zusammensetzung des Kontaktpols: 3 NO
• Kompatibilität der Kontakte: M2
• Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
• Bemessungs-Stoßspannung: 6 kV gemäß IEC 60947

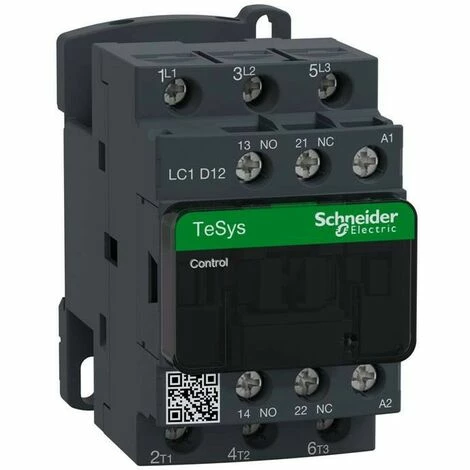

LC1D12Q7 ist ein 3-poliges TeSys D-Schütz von Schneider Electric für Motoranwendungen bis zu 5,5 kW bei 400 V. Es verfügt über eine 380 V 50/60 Hz AC-Spule, integrierte Hilfskontakte 1NO+1NC (Spiegelkontakt NC) und Anschluss über Schraubklemmen. Kompakt, auf DIN-Schiene montiert, garantiert es hohe Zuverlässigkeit und Langlebigkeit. Es ist weltweit erhältlich, für mehrere Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-kompatibel (RoHs/Reach)

Nennbetriebsspannung (Ue)

• <= 690 V “AC” 25…400 Hz Stromkreis
• <= 300 V DC Stromkreis

Nennbetriebsstrom (Ie):

• 25 A 60 °C) “AC” AC-1 für Stromkreis bei <= 440 V
• 12 A 60 °C) AC-3 “AC” für Stromkreis bei <= 440 V
• 12 A 60 °C) AC-3e “AC” für Stromkreis bei <= 440 V

Motorleistung (kW)

• 3 kW bei 220…230 V “AC” “50/60 Hz” (AC-3)
• 5,5 kW bei 380…400 V ‘AC’ ’50/60 Hz’ (AC-3)
• 5,5 kW bei 415…440 V ‘AC’ ’50/60 Hz’ (AC-3)
• 7,5 kW bei 500 V ‘AC’ ’50/60 Hz’ (AC-3)
• 7,5 kW bei 660…690 V ‘AC’ ’50/60 Hz’ (AC-3)
• 3,7 kW bei 400 V ‘AC’ ’50/60 Hz’ (AC-4)
• 3 kW bei 220…230 V ‘AC’ ’50/60 Hz’ (AC-3e)
• 5,5 kW bei 380…400 V ‘AC’ ’50/60 Hz’ (AC-3e)
• 5,5 kW bei 415…440 V ‘AC’ ’50/60 Hz’ (AC-3e)
• 7,5 kW bei 500 V ‘AC’ ’50/60 Hz’ (AC-3e)
• 7,5 kW bei 660…690 V ‘AC’ ’50/60 Hz’ (AC-3e)

Motorleistung in hp

• 0,5 PS bei 115 V für 1 Motor Phase “AC” “50/60 Hz” Motoren
• 2 PS bei 230/240 V für 1-phasige “AC”-Motoren “50/60 Hz”.
• 3 PS bei 200/208 V für Drehstrommotoren” AC” “50/60 Hz” “3 PS bei 230/240 V für Drehstrommotoren
• 3 PS bei 230/240 V für 3-Phasen-Motoren” AC” “50/60 Hz”
• 7,5 PS bei 460/480 V für 3-Phasen-Motoren” AC” “50/60 Hz
• 10 PS @ 575/600 V für 3-Phasen-Motoren” AC” “50/60 Hz”

Konventioneller thermischer Strom im Freien

• 25 A bei <60 °C für den Stromkreis
• 10 A bei <60 °C für den Signalkreis

Nennschaltvermögen Irms:

• 250 A bei 440 V für Stromkreis nach IEC 60947
• 140 A AC für Signalisierungsschaltung nach IEC 60947-5-1
• 250 A DC pro Meldekreis nach IEC 60947-5-1

Bemessungs-Kurzzeitstromfestigkeit

• 105 A bei <40 °C – 10 s für Stromkreis
• 210 A bei <40 °C – 1 s für den Stromkreis
• 30 A bei <40 °C – 10 min für Stromkreislauf
• 61 A bei <40 °C – 1 min für Stromkreis
• 100 A – 1 s pro Meldekreis
• 120 A – 500 ms pro Meldekreis
• 140 A – 100 ms pro Meldekreis

Zugehörige Sicherungslehre

• 10 A gG für Signalisierungsschaltung nach IEC 60947-5-1
• 40 A gG bei <= 690 V Koordination Typ 1 für Leistungskreis
• 25 A gG bei <= 690 V Koordination Typ 2 für Leistungskreis

Bemessungsisolationsspannung

• 690 V nach IEC 60947-4-1 Stromkreis
• 600 V CSA-zertifiziert Stromkreis
• 600 V UL-zertifiziert Stromkreis
• 690 V nach IEC 60947-1 Signalisierungsschaltung
• 600 V CSA-zertifizierter Signalkreis
• 600 V UL-zertifizierter Signalisierungskreis

Merkmale:

• Mechanische Lebensdauer: 15 Mcicles
• Zusammensetzung der Hilfskontakte: 1 NO + 1 NC
• Mechanischer Anschluss Typ 1 NO + 1 NC nach IEC 60947-5-1
• Spiegelkontakt Typ 1 NC nach IEC 60947-4-1
• Minimale Schaltspannung: 17V pro Meldekreis
• Mindestschaltstrom: 5 mA pro Meldekreis
• Isolationswiderstand: > 10 MOhm pro Signalkreis
• Schutzart IP: IP20 Frontseite gemäß IEC 60529
• Abmessungen und Gewicht: Höhe 77 mm Breite 45 mm Tiefe 86 mm Gewicht: 325 Gramm
